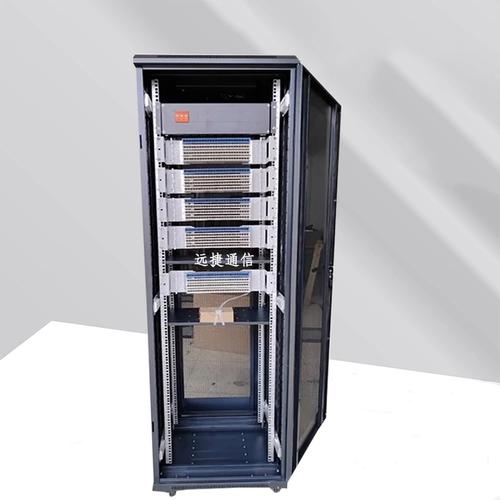

MDF音频配线架与语音电缆配线架 保安接线、防雷产品规格型号全解析

在现代通信网络中，MDF（Main Distribution Frame，总配线架）音频配线架是连接外部电话线路与内部交换设备的核心枢纽，承担着语音信号分配、线路保护与防雷击的关键任务。随着通信系统对可靠性要求的提升，保安接线单元与防雷产品成为配线架不可或缺的组成部分。本文将系统介绍MDF音频配线架、语音电缆配线架的规格型号，以及配套保安接线与防雷产品的选型要点。\n\n## 一、MDF音频配线架的作用与分类\n\nMDF音频配线架主要用于电话局端或企业通信机房，实现外线电缆与内线交换设备之间的交叉连接。其核心功能包括：\n\n- 线路分配与调度：通过跳线灵活变更用户号码与线路对应关系，便于故障排查与业务调整。\n- 过压过流保护：集成保安单元，防止雷击或电力线碰触造成设备损坏。\n- 语音信号传输：保证语音频带（300Hz~3400Hz）内信号损耗低、串扰小。\n\n按照结构形式，常见类型有：\n\n| 类型 | 特点 | 典型应用 |\n|------|------|----------|\n| 壁挂式 | 体积小、安装灵活 | 小型企业、远端模块局 |\n| 机架式 | 容量大、模块化 | 中心机房、大型交换机 |\n| 柜式 | 密封防尘、配线密度高 | 户外机房、高湿度环境 |\n\n按卡接方式又可分为110型、LSA型（Krone）、STG型等，国内以LSA型和STG型居多。\n\n## 二、常见规格型号一览\n\n### 1. 主流MDF音频配线架\n\n- XDS系列：如XDS‑MDF‑100，容量100回线，采用LSA卡接模块，支持安装保安单元，19英寸机架安装。\n- HPX系列：如HPX‑68‑200，容量200回线，可用于数字与模拟混合配线，常见于华为、中兴设备配套。\n- JPX系列：如JPX‑65‑A，容量100回线，配置语音防雷保安单元。\n\n### 2. 语音电缆配线架（小容量场合）\n\n- 110配线架：用于语音与数据，支持24AWG线缆，50对、100对规格，配合110接线子。\n- Krone配线架：LSA‑PLUS模块，10对/模块，常组为100回线机架，高频性能好。\n- FT2‑60系列：小型壁挂式，适用10‑30对数语音电缆分线，内置防雷座。\n\n以上型号的选择需根据线缆对数、安装空间与实践环境的气象等级（如雷暴日数）决定。\n\n## 三、保安接线单元与防雷产品\n\n保安单元直接插在MDF的保安座内，每一路外线对应的保安单元承担以下功能：\n\n1. 过压保护：当线对出现高电压（如雷击、电力感应）时，气体放电管或半导体放电管迅速导通接地释放能量。\n2. 过流保护：通过热敏电阻（PTC）在异常大电流时升高阻值，限制电流通过。\n3. 复接与断开：部分单元带告警接点，可指示故障线对。\n\n### 常见保安器/防雷器规格\n\n| 型号 | 放电电压 | 通信速率 | 单位尺寸 | 适用配线架 |\n|------|----------|------------|---------|------------|\n| SDK‑260 | 230~260V | 音频低通 | 10对模块 | LSA型、局用 |\n| AIU‑18 | 180V | 音频/宽带 | 10对单排 | Krone mdf |\n| SLB‑190 | 190V | 语音 | 18mm x 65mm | ATP/LT模块 |\n| GST3‑230 | 230V | UPSL/LF | 5针插片 | 兼容Siemens |\n| MSR9 | 脉冲 320V | 语音推荐 | 固体固体 9插座| JPX/直列或支架板 | \n|3PG |脉冲型200V →650V|语音/1对系列|5极单元|MIURA/Krone| \n\n防雷在交流下保护经常经设计直接带气体束和空气安全击穿孔结构防止事故发生；更进者说，装置的温度活化行程与电压称为安全电子稳定防雷。当击打到一定电电流其突变则由压敏串联组合(SID)把关。
= 需带远程敲回机制检查：测试允许用户自主插测防保护元素单位从而确认系统的雷电击中和状态方向均为正常测极值状态 - '好，一个执行连接允许“移动交换服务为任何连通路线服务音频频控制响应达到及时计…” 至于需要将中性网络物理割并维护使从防护器的测量功能去再次达到规格能力用于标记则用：所有站点、铜电话固定接入层已根据当今集成
